移動式滅火機組

產品介紹

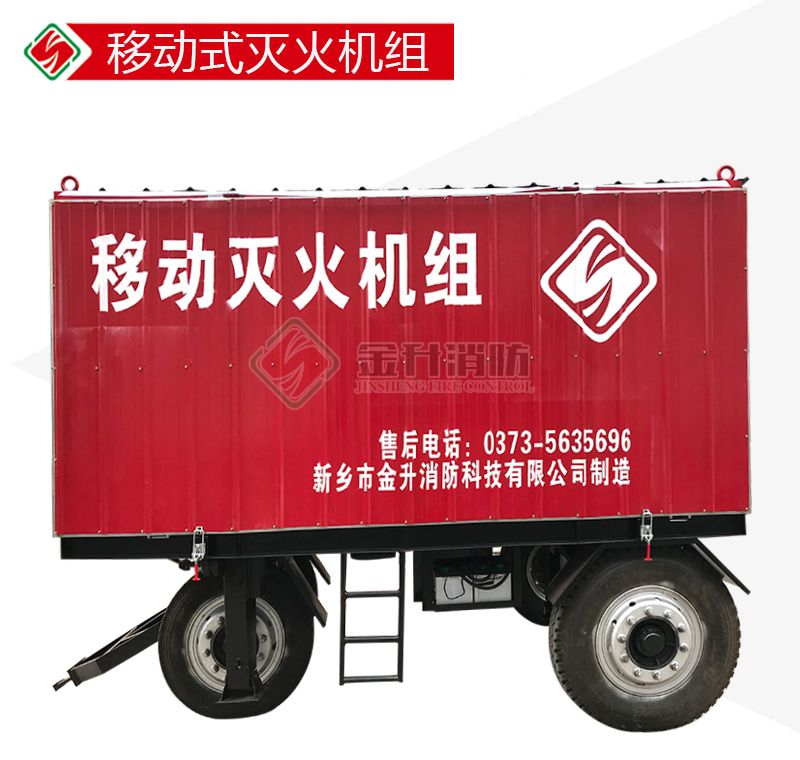

概述

XBC10/80-PHP80（3%）型移動滅火機組主要有柴油機、消防水泵、泡沫泵、比例混合器、常壓泡沫液儲罐、車架、轉盤、輪胎、油箱、控制柜、閥門及管道組成。機組采用柴油機為動力，可在沒有電源的情況下提供消防壓力水及泡沫混合液。消防水泵采用自吸泵，取水方便。機組采用移動式，使用靈活。

主要技術特性

1、性能描述

移動滅火機組有供水系統、供液系統、常壓泡沫液儲罐、控制系統、公共系統等組成。裝置所有動力采用柴油機驅動。

1.1常壓泡沫液罐

泡沫液罐材質為SS304，罐壁厚度不小于6mm，儲罐為封頭形式，容積為2m3。

1.2供水系統

供水系統采用柴油機消防泵組，柴油機選用東風康明斯品牌，泵頭選用自吸型水泵，自吸深度不低于6m，可隨時取水。供水系統可提供揚程100m，流量80L/s的消防壓力水。

1.3供液系統

供液系統選用柴油機驅動型平衡式比例混合裝置，可提供混合液流量為80L/s，混合比為3%的泡沫混合液。

1.4控制系統

控制柜可控制柴油機供水系統和柴油機驅動平衡式泡沫系統。

確認著火后，可手動開啟供水系統中的柴油機泵組和供液系統中的柴油機泵組。

柴油機啟動方式為按鈕一鍵啟動。

1.5驅動裝置

柴油機選用國內知名品牌東風康明斯股份有限公司產品，柴油機的起動方式由蓄電池供電，電起動。

1.6供油系統

設備安裝一臺200L的公共油箱，可供設備連續運轉1h。

結構說明

移動滅火機組主要有供水系統、供液系統、控制系統、公共系統組成。

1、移動滅火機組流程圖

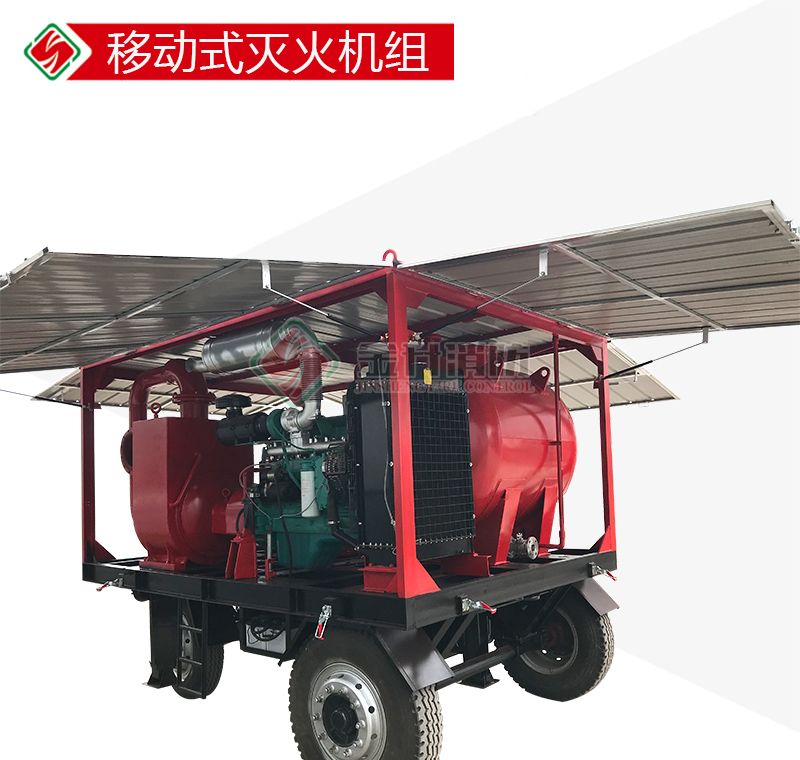

2、供水系統

選用柴油機消防泵組作為設備的供水系統，主要有柴油機、冷卻水箱、消防水泵、啟動系統及排氣系統等組成。

2.1柴油機

其使用、維護等見"C系列發動機操作與保養手冊"。

2.2消防水泵

消防水泵選用單級自吸式離心泵，可在水源低于消防水泵進口時自動吸水。最低吸水深度6m。

2.3柴油機電起動系統

由蓄電池組、起動電機、啟動繼電器、交流發動機、電子調速器等組成。

3、供液系統

選用柴油機驅動型平衡式比例混合裝置作為機組的供液系統，主要有泡沫液泵、驅動柴油機、平衡閥、比例混合器、雙針壓力表、常壓泡沫液儲罐、閥門管道等組成。

3.1泡沫液泵

選用高性能齒輪泵（容積泵）作為泡沫液泵，能更好地滿足各種泡沫液的使用要求，轉速較低，揚程高。

3.2平衡閥及比例混合器

平衡閥及比例混合器是PHP系統中重的要部件，其閥體為不銹鋼，不銹鋼閥芯，高強度、高彈性纖維橡膠膜片。它能夠通過壓力水和泡沫液供給的壓力反饋自動調節閥門開關程度，達到一個動態平衡，使得適量的泡沫液和壓力水進入到比例混合器，形成泡沫混合液。

3.3柴油機

其使用、維護等見"B系列發動機操作與保養手冊"。

4、控制系統

機組選用一臺控制柜控制兩臺柴油機的控制方式，可直接按鈕啟動任何一臺柴油機。

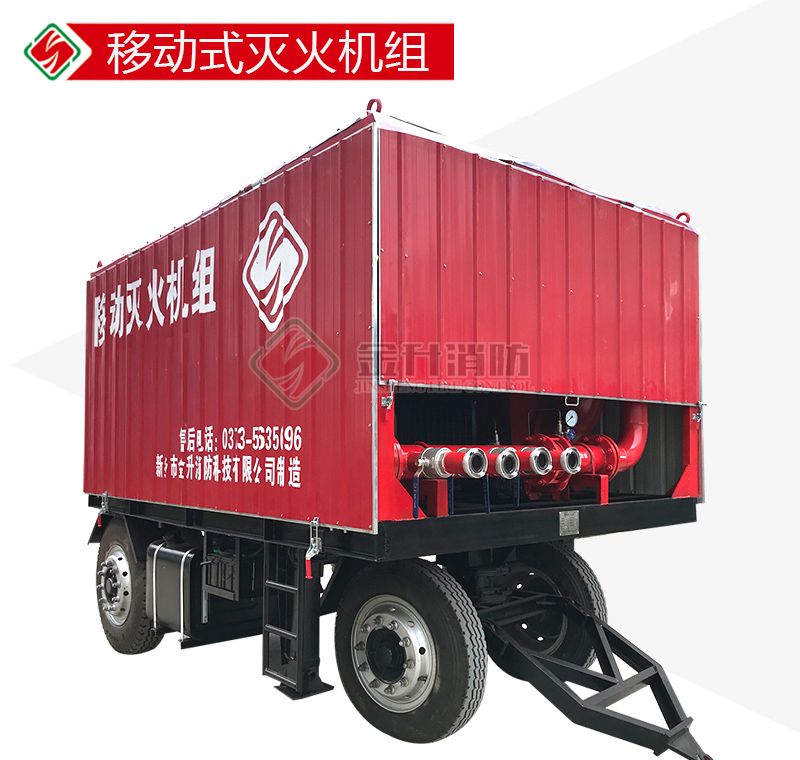

5、公共系統

公共系統主要有車架、轉向裝置、油箱、電瓶、托架、輪胎、防雨罩板、支撐架、車軸等組成。

5.1油箱

油箱容積為200L，可保證設備連續運轉1h。

5.2電瓶

選用2塊150Ah（12V）的免維護電瓶為柴油機消防泵組中的柴油機供電，選用2塊100Ah（12V）的免維護電瓶為驅動泡沫液泵的柴油機供電。

5.3防雨罩板

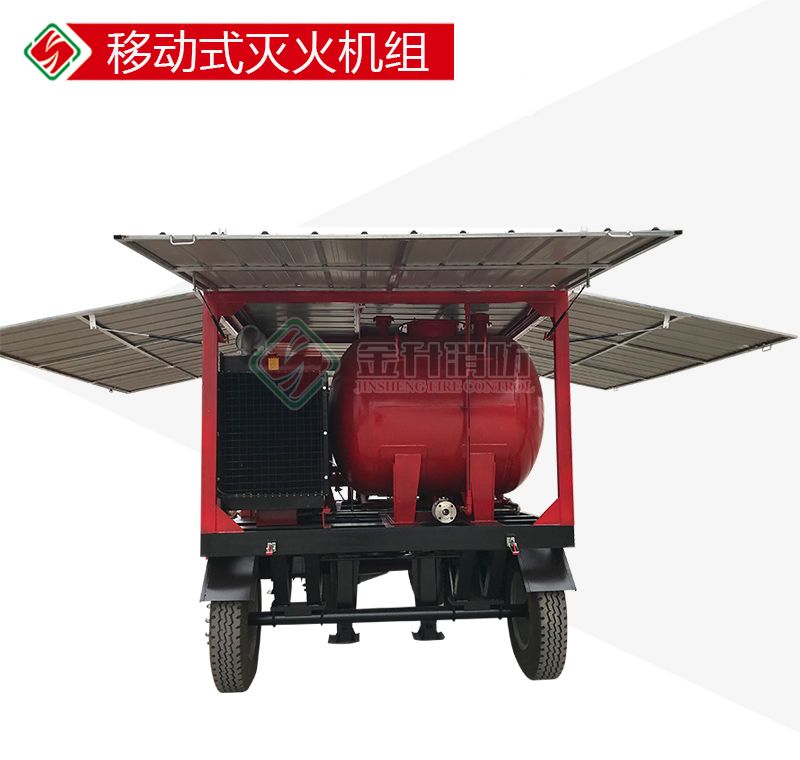

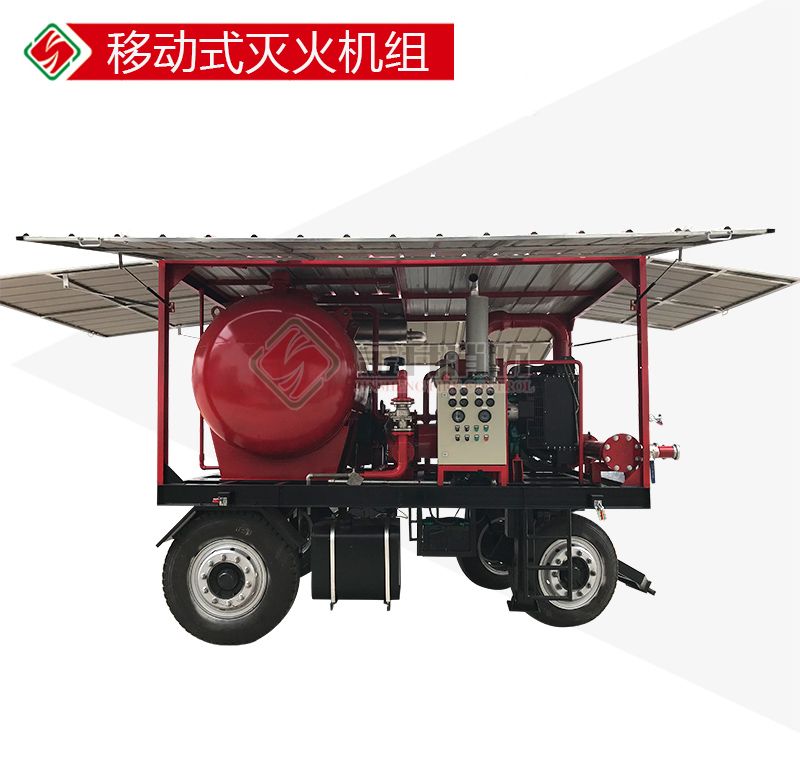

防雨罩板采用可展開式，設備使用時可四面打開。保證設備使用時的空氣流轉，防止機組內溫度過高。

5.4輪胎

轉向輪輪胎選用7.50-20型鋼絲輪胎，固定輪輪胎選用9.00-20型鋼絲輪胎。

5.5支撐架

設備安裝四個支撐架，可在設備存放時使用，對輪胎起防護作用。

機組的使用

1、機組使用前的準備工作

⑴檢查柴油機各部分是否正常，各附件連接是否可靠，并排除不正?，F(xiàn)象。

⑵檢查電起動系統電路接線是否正常，蓄電池是否充足。

⑶向油底殼內加注機油至規定油面位置。向噴油泵、調速器內加注機油至規定油平面。

⑷向冷卻水箱內加滿防凍液。

⑸向燃油箱內加滿經過沉淀過濾的燃油。

⑹用手壓燃油泵壓油使燃油系統充滿燃油并排除空氣。

⑺在水泵軸承體內，注入潤滑油。

⑻常壓泡沫液儲罐內是否有泡沫原液（泡沫原液混合比為3%）。

⑼在消防水泵的泵體內加注清水，水位和消防泵進口平齊即可。

⑽消防水泵進口和吸水管連接，吸水管底部選裝底閥。

2、機組的使用方法

機組在使用時應打開防雨罩板，先啟動供水系統，當供水達到要求時再開啟供液系統。供液系統不可過早開啟。

2.1供水系統的使用

⑴將控制柜面板上消防水泵的"停機/上電"旋鈕旋轉至上電。

⑵將控制柜面板上消防水泵的"怠速/高速"旋鈕旋轉至怠速。

⑶按下消防泵的啟動按鈕，使柴油機啟動。如果在5s內未能啟

動，應立即釋放按鈕，通過2min后再做第二次啟動。如果連續三次不能啟動時，應停止啟動，找出原因排除故障后再啟動。

⑷柴油機啟動后，為怠速運轉，將控制面板上的"怠速/高速"旋鈕旋轉至高速，柴油機即可達到額定轉速。

⑸觀察控制面板上柴油機的水溫及油壓，正常運行時，柴油機

水溫應保持在80℃～95℃之間。正常運行時，機油壓力應在0.20Mpa～0.8Mpa之間。

⑹消防水泵在啟動之前檢查水泵殼體內的水量，泵殼內沒水

的情況下不得啟動。

⑺水泵的換油時間，第一次在工作80h后換油，以后每工作2400h或每次檢查水泵時換油。

⑻葉輪與密封環間的間隙磨損過大時，應更換葉輪或密封環。定期檢查彈性聯軸器。

⑼運轉過程中，如發現不正常聲音時，應立即停車檢查原因。

2.2供液系統的使用

⑴打開泡沫液泵進口球閥，檢查管道閥門是否在工作狀態。

⑵開啟柴油機，柴油機的啟動方法可參考供水系統柴油機的啟動方法。

⑶泡沫液泵啟動完成后，觀察泡沫泵出口壓力表，壓力顯示在0.6MPa以上時，表明設備泡沫泵啟動正常。

⑷泡沫原液和壓力水經過比例混合器自動混合，即可向外輸送泡沫混合液。

3、機組的停止

⑴先停供液系統中的柴油機，停機方法：先將將控制面板上的速度控制旋鈕旋轉至怠速，等怠速穩定后再將控制面板的上電旋鈕旋轉至停機，即可停止柴油機。

⑵柴油機停止后關閉泡沫液泵進口球閥及泡沫液回流閥，打開沖洗閥，對管道進行沖洗，沖洗完成后關閉沖洗閥。

⑶停止供水系統的柴油機，停機方法可參考供液系統柴油機停機方法。

⑷如在冬季，停機后應排空管道及水泵殘留的水，防止設備凍裂。

設備的維護保養

1、每季度應對泡沫裝置上的壓力表、閥門、管道及附件進行外觀檢查，應完好無損。

2、各主要閥門應定期（每月不少于一次）做啟閉檢測，防止膠著、自鎖。

3、每次使用完后，須用淡水將管道內沖洗干凈，需要時表面要進行補漆防腐處理。

4、利用管道上的沖洗口，可對泡沫液管道進行清洗。

5、每次裝置使用后，關閉泡沫液泵進口球閥及回流球閥，用清水通過沖洗口沖洗管路，防止銹蝕。

6、根據灌裝的泡沫液供應商質保要求，應定期對罐內儲存的泡沫液進行抽樣檢驗。

7、定期更換過期泡沫液，徹底沖洗泡沫液儲罐及管道附件，重新添加新液。

8、泡沫罐應避免陽光照射，并儲存在溫度變化較小的場所。

9、定期檢查輪胎氣壓，對于氣壓過低的輪胎要及時補充。

10、定期檢查電瓶，電瓶電壓過低應及時充電。

11、柴油機的日常維護與保養按照"B系列發動機操作與保養手冊及C系列發動機操作與保養手冊"進行。

供液系統各部分閥門狀態一覽表

注：部件的的編號參考機組流程圖。
