撬裝泡沫滅火裝置

產品介紹

一、　概述

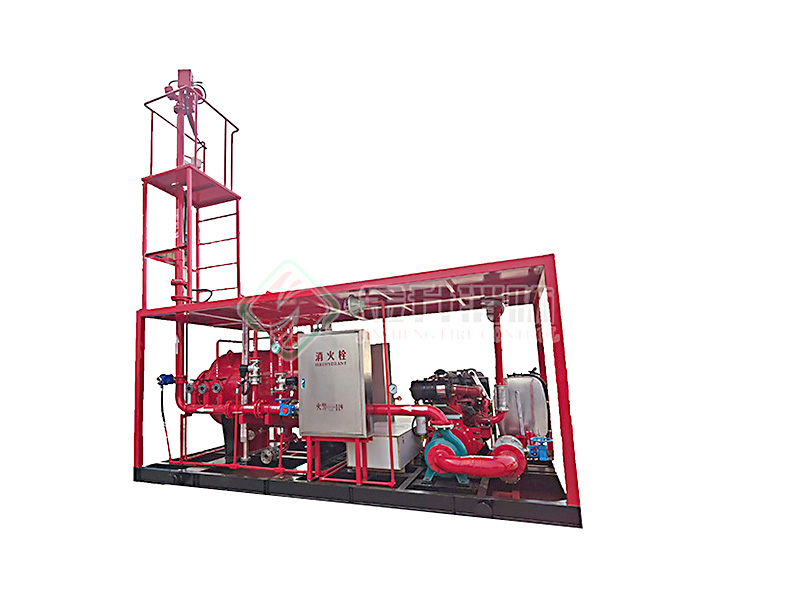

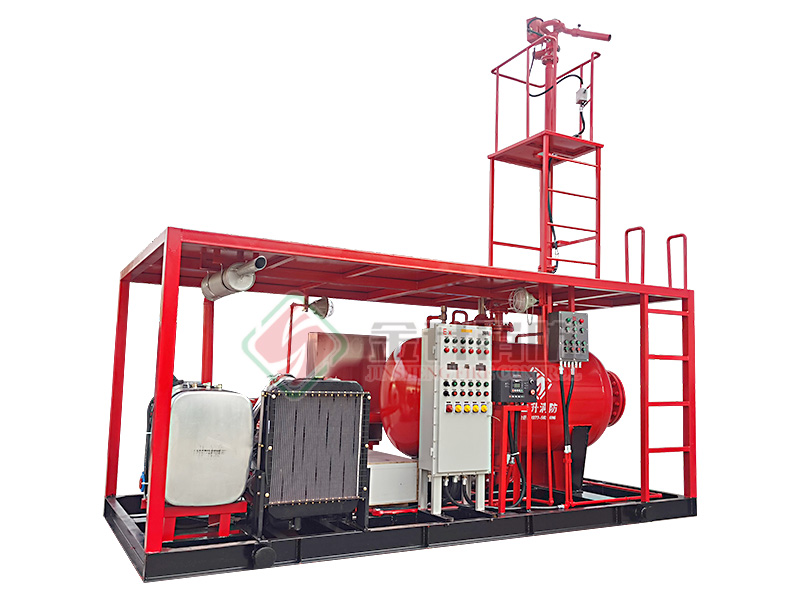

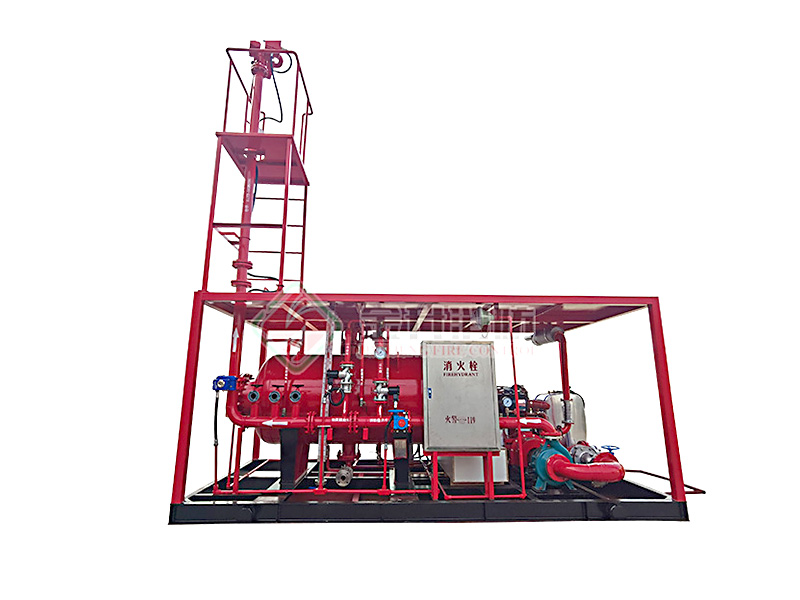

撬裝泡沫滅火裝置主要柴油機（電動機）消防泵組、壓力式比例混合裝置（或泡沫液儲罐）、噴射系統（防爆電動消防炮）、公共底座、防雨棚、操作平臺及爬梯、防爆控制柜、消防器材箱、消防水帶、泡沫槍與連接管路等組成。機組采用柴油機（或電動機）為動力。

二、　性能描述

２．１供水系統

供水系統采用柴油機（或電動機）消防泵組。供水系統可提供揚程８０－１２０ｍ，流量３２Ｌ／ｓ－６４Ｌ／ｓ的消防壓力水。

２．２比例混合系統

比例混合系統采用壓力式比例混合裝置，進水及出液閥采用電動控制。可提供最大混合液流量為６４Ｌ／ｓ，混合比為６％或３％。

２．４控制系統

控制柜可柴油機（電動機）消防泵、系統中的電動閥門及電動消防炮。確認著火后，可自動或手動開啟供水系統中的柴油機泵組和系統中的電動閥，控制柜可實現遠程一鍵啟動。

三、　結構說明

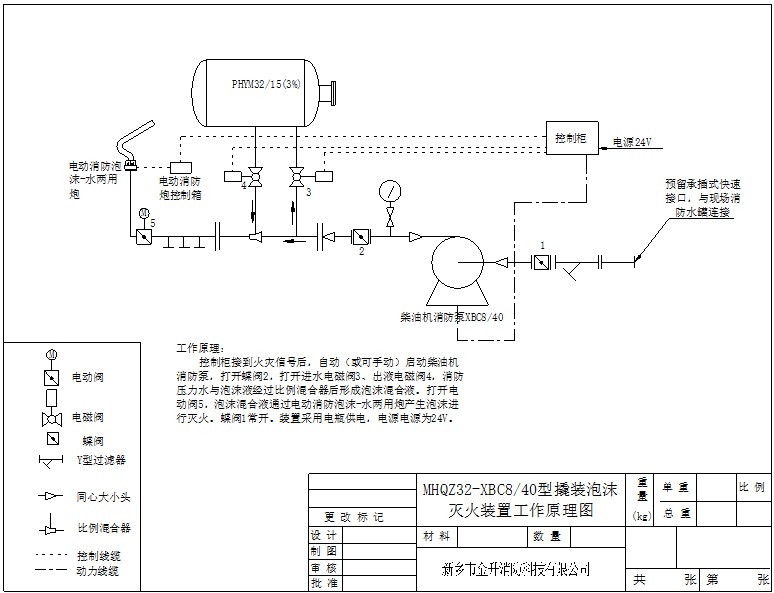

１、　裝置流程圖　

2、供水系統

采用柴油機（電動機）消防泵為裝置提供消防壓力水。

３、比例混合系統

選用選用壓力式比例混合裝置（或常壓泡沫液儲罐）作為設備的比例混合系統。

４、控制系統

采用自動化控制系統，控制系統可實現自動、手動、遠程操作，操作方便。詳情請聯系我公司售后服務部。

５、噴射系統

主要采用防爆電控消防泡沫－水兩用炮，在不同的使用工況下，既可以噴水也可以噴射泡沫。

６、公共系統

公共系統主要有底架、閥門、管道、照明系統等組成。

四、　裝置的使用

１、機組使用前的準備工作

⑴檢查柴油機消防泵、泡沫混合裝置各部分是否正常，各附件連接是否可靠，并排除不正常現象。

⑵檢查管道內各個閥門的開關狀態是否在伺服狀態。

⑶檢查油箱液位。

⑷檢查柴油機水箱液位，切記不可無冷卻液啟動柴油機。

⑸檢查柴油機機油油位，防止缺少潤滑油運轉造成機器損壞。

⑹檢查電瓶電壓，電瓶欠壓是請及時充電。

２、機組的使用方法

機組在使用時，先啟動柴油機消防泵，在啟動管路中的電動閥門。

２．１系統的使用（閥門編號參考流程圖）

（１）啟動柴油機消防泵組；

（２）打開水泵出口閥２，電磁閥３；

（３）打開電磁閥４；

（４）打開電動閥５；

（５）系統通過噴射系統即電動消防泡沫－水兩用炮開始產生泡沫進行滅火。

說明：系統的控制可通過控制柜實現自動化控制；水泵出口閥２可常開；電動泡沫－水兩用炮可通過炮控制箱也可通過遙控器進行控制。

２．２、裝置的停止（閥門編號參考流程圖）

（１）關閉電磁閥４、電磁閥３、電動閥５。

（２）關閉柴油機（或電動機）消防泵組

五、　設備的維護保養

１、每季度應對泡沫裝置上的壓力表、閥門、管道及附件進行外觀檢查，應完好無損。

２、各主要閥門應定期（每月不少于一次）做啟閉檢測，防止膠著、自鎖。

３、每次使用完后，須用淡水將管道內沖洗干凈，需要時表面要進行補漆防腐處理。

４、根據灌裝的泡沫液供應商質保要求，應定期對罐內儲存的泡沫液進行抽樣檢驗。

５、定期更換過期泡沫液，徹底沖洗泡沫液儲罐及管道附件，重新添加新液。

６、當采取柴油機消防泵做為供水系統動力時，定期檢查電瓶電壓，如發現電瓶出現欠壓狀態應及時進行充電，防止欠壓導致裝置無法正常運行。
